止水帶



材料說明：

止水帶，具有多種形狀、規格，產品本身堅

韌耐用 。 當埋設於混凝土之中時，能承受混凝土硬化收縮後

所產生之拉應力，如混凝土接合處變動所形成之剪斷力及混凝

土於靜止狀態下應力交互影響，都能發揮防止漏水的效能。



檢驗標準：

聚氯乙烯(PVC)止水帶依CNS3896可撓聚氯乙烯止水帶檢驗法

測試，其品質符CNS3895可撓性聚氯乙烯止水帶之標準。

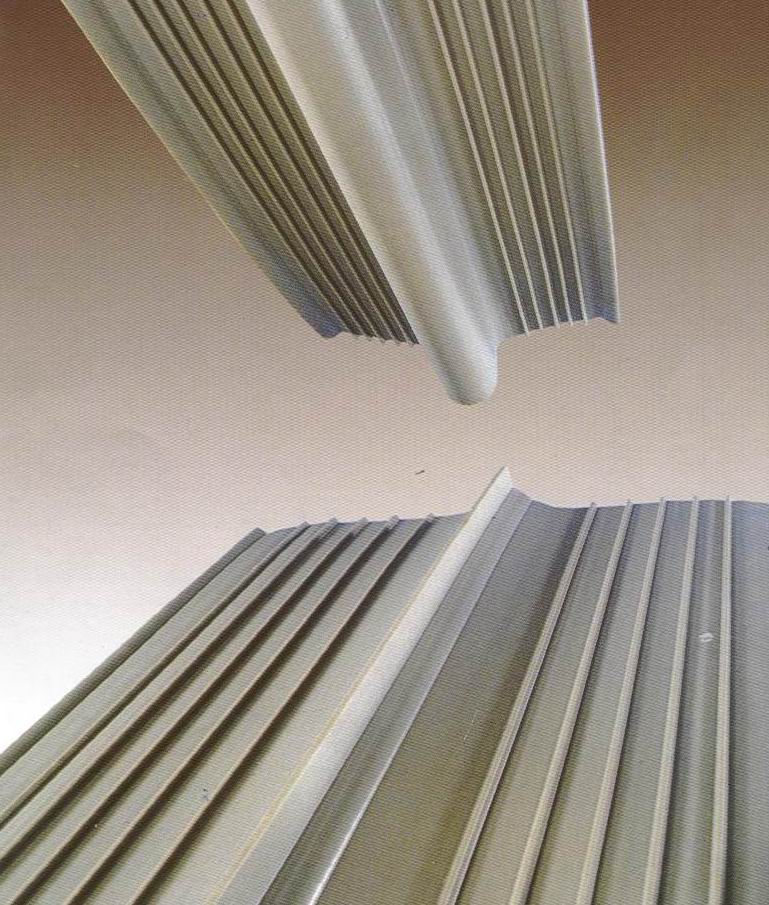

 止水帶圖示

　

PVC止水帶規格：

PVC止水帶

種類
Item

規格
Spec

寬度Width
(mm)

厚度Thickness
(mm)

H
(mm)

D
(mm)

鍵數
Key No

WS-A-1

150×4

150±4.5

4.0±0.5

10以上

10±2

4以上

WS-A-2

150×9

150±4.0

9.0±0.9

16以上

10±2

8以上

WS-A-3

220×9

220±5.0

9.0±0.9

16以上

18±2

10以上

WS-A-4

225×4

225±6.5

4.0±0.5

10以上

10±2

10以上

WS-A-5

320×7

320±9.5

7.0±0.7

12以上

12±2

8以上

WS-A-6

400×8

400±12.0

8.0±0.8

16以上

18±2

10以上

WS-A-7

240×5

240±7.0

5.0±0.5

12以上

10±2

10以上



PVC止水帶

種類
Item

規格
Spec

寬度Width
(mm)

厚度Thickness
(mm)

d
(mm)

d'
(mm)

鍵數
Key No

WS-E-1

150×9

150±4.0

9.0±0.9

19±2.0

16以上

6以上

WS-E-2

230×9

230±7.0

9.0±0.9

12±2.0

16以上

10以上

WS-E-3

150×9

150±4.0

9.0±0.9

 -

16以上

6以上

WS-E-4

230×9

230±7.0

9.0±0.9

 -

16以上

10以上

PVC止水帶規範：(參閱國家標準CNS 3895)

PVC止水帶

項                              目

要求

1

比   重

1.40以下

2

硬度Hs(CNS 3555 A 型)

70以上

3

縱向抗拉強度(kgf/cm2 )﹛MPa﹜

120﹛11.77﹜以上

4

縱向伸長率(%)

250以上

5

剪力強度(kgf/cm2) ﹛MPa﹜

100﹛9.80﹜以上

6

老化性

縱向抗拉強度變化率(%)

+15~-10  以內

縱向伸長變化率(%)

±10以內

質量變化率(%)

±10以內

7

耐藥品性

鹼液

縱向抗拉強度變化率(%)

±20以內

縱向伸長變化率(%)

±20以內

質量變化率(%)

±5  以內

鹽水

縱向抗拉強度變化率(%)

±10以內

縱向伸長變化率(%)

±10以內

質量變化率(%)

±2  以內



橡膠止水帶規格：

橡膠止水帶

型號

L

D

T

D1

D2

鍵數

MODEL

in

mm

in

mm

in

mm

in

mm

in

mm

個

CBL-6-1

6

150

5/8

16

1/4

6

1 3/20

29

3/4

19

6

CBL-6-2

6

150

5/8

16

3/8

10

1 3/20

29

3/4

19

6

CBL-8-1

8

200

5/8

16

1/5

5

4/5

20

2/5

10

8

CBL-8-2

8

200

3/4

19

1/4

6

1 1/20

27

5/8

16

8

CBL-9-1

9

230

3/4

19

7/25

7

1 3/20

29

3/4

19

8

CBL-9-2

9

230

1

25

3/8

10

1 1/2

38

3/4

19

12

CBL-9-3

9.5

240

5/8

16

1/5

5

4/5

20

2/5

10

14

CBL-10

10

250

3/4

19

7/25

7

1 3/10

33

3/4

19

16

CBL-12

12

300

7/10

18

7/25

7

7/8

22

1/2

13

16
